iPhone4sの画面交換(フロントガラス交換)

iPhone修理レスキューなら熟練のプロの手による業界最速の安心サービス!

機種名:Apple iphone4s
使用端末モデル:A1387 iPhone 4S (GSM モデル)
修理内容:画面交換(フロントガラス交換)
修理難易度:★★★★☆

機種名:
Apple iPhone4s

使用端末モデル:
A1387 iPhone 4S
(GSM モデル)

修理内容:画面交換(フロントパネル交換)

修理難易度:★★★★☆

iPhone4S(アイフォーンフォーエス)はアップル社の開発したiPhoneシリーズ第五世代モデルです。見た目はiPhone4のデザインを引き継いでいるが、最大の特徴は4Sの由来にもなっているSiriと名付けられた音声認識機能です。

2011年10月に日本を含めた世界7ヶ国で販売がスタートし、国内ではSoftBankに加えてauでの取り扱いも始まった。iCloudと呼ばれるクラウドストレージサービスが搭載されたり、他にもハード面やソフト面の機能改善が施され完成度の高い端末となった。

モデル番号[A1431]iPhone4S(中国GSM モデル)、[A1387]iPhone4S(CDMA モデル)、[A1387]iPhone4S(GSM モデル)

【工程1】本体電源を切ってSIMカードを取り外す

スリープボタンを長押しして本体の電源が切れたことを確認した後、本体付属のSIM取り出しツールを利用してSIMカードを取り出します。

修理工具:SIM取り出しツール

【工程2】ドックコネクタの両側にあるネジを外す

本体下部のドックコネクタの両側にある2本の星形のペンタローブネジ(3.6mm)を外します。

修理工具:星形ペンタローブドライバー

【工程3】バックパネルをスライドさせて外す

バックパネルを本体上部に2mmほどスライドさせて外します。

修理工具:

【工程4】バッテリーコネクタのネジと接点端子を外す

バッテリーコネクタをロジックボードに固定しているネジをプラスドライバーで外します。本体に対して上側が1.5mmのネジ、下側が1.7mmのネジです。
ネジが外れたら、コネクタの隣にある接点端子をピンセットで取り外します。

修理工具:精密プラスドライバー#000 ピンセット

【工程5】バッテリーコネクタを外す

バッテリーコネクタの金属カバーをロジックボードから外します。プラスチック製のヘラを差し込んで下から持ち上げるように外しますが、力を入れすぎると金属カバーが折れてしまったり、ロジックボードが壊れてしまうため丁寧な作業が必要です。

修理工具:プラスチック製ヘラ

【工程6】バッテリーを本体から取り外す

金属製のヘラをバッテリーと本体の間に差し込んでバッテリーを取り外します。バッテリーは強力な接着テープで本体に貼り付けられているため、取り外すときの力加減やコツが非常に難しいです。金属製のヘラで本体フレームを歪ませてしまったり、周囲のパーツを傷つけないよう慎重に作業を行っていきます。ある程度、本体からバッテリーが剥がせたら透明のプラスチックフィルムを利用しても大丈夫です。

修理工具:金属製ヘラ

【工程7】ドックコネクタの接続ケーブルを取り外す

ドックコネクタの端子を格納している金属カバーを取り外します。写真左のネジ(1.2mm)と写真右のネジ(1.6mm)をプラスドライバーで外した後、ピンセットで金属カバーを取り外します。
ドックコネクタの端子はプラスチック製のヘラで慎重に下から持ち上げます。

修理工具:精密プラスドライバー #000 プラスチック製ヘラ

【工程8】スピーカーを取り外す

スピーカー部品を固定している2本のネジ(2.4mm)をプラスドライバーで外します。プラスチック製のヘラでアンテナ端子を少し浮かせてロジックボードから取り離し、スピーカーと本体の間に差し込んでスピーカーを取り外します。

修理工具:精密プラスドライバー #000 プラスチック製ヘラ

【工程9】ロジックボードの金属カバーを取り外す

本体上部のロジックボードを固定している金属カバーを取り外します。それぞれ写真上段のネジ(2.7mm)、写真中段左のネジ(1.3m)、写真中段右のネジ(1.2mm)、写真下段のネジ(2.6mm)のネジをプラスドライバーで外した後、ピンセットで金属カバーを取り外します。
金属カバーはフレームに引っ掛っている箇所があるため、必要に応じて金属ヘラなどを利用します。

修理工具:精密プラスドライバー #000 ピンセット

【工程10-1】ロジックボードの各種コネクタとネジを取り外す

ロジックボードの接点端子を固定しているネジ(1.5mm)をプラスドライバーで外します。ネジが外れたらピンセットで端子部品を取り外し、部品の下にあるネジ(4.8mm)をマイナスドライバーで外します。

修理工具:精密プラスドライバー #000 ピンセット 精密マイナスドライバー

【工程10-2】ロジックボードの各種コネクタとネジを取り外す

プラスチック製のヘラを使って、蓋のようになっている各種コネクタを下記の順番で外していきます。アンテナの接続ケーブル(右)、デジタイザの接続ケーブル(左)、液晶パネルの接続ケーブル(中央)の順番です。端子部分を傷つけないよう丁寧に外します。

修理工具:プラスチック製ヘラ

【工程11】バックカメラを取り外す

バッテリーを取り外したら新しいバッテリーを取り付けます。分解と逆の手順で、iPhone4Sをもと通りに組み直せばバッテリー交換作業の完了です。

修理工具:プラスチック製ヘラ ピンセット

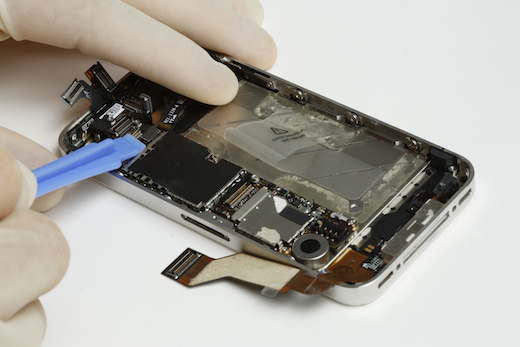

【工程12】ロジックボードの各種コネクタを取り外す

プラスチック製のヘラを使って、蓋のようになっている各種コネクタを下記の順番で外していきます。イヤホンジャックの接続ケーブル(左)、フロントカメラの接続ケーブル(上)、イヤホンジャックの接続ケーブルの下に隠れているスリープボタンの接続ケーブル(中央)の順番です。端子部分を傷つけないよう丁寧に外します。

修理工具:プラスチック製ヘラ

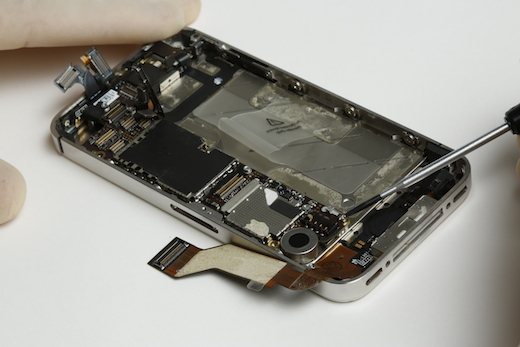

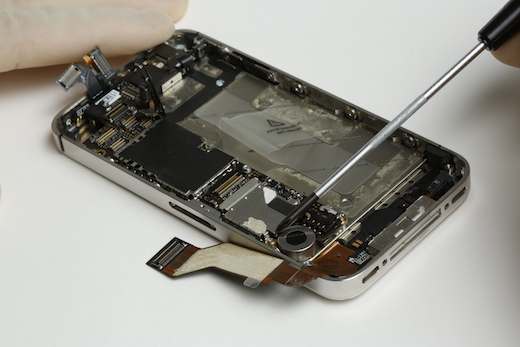

【工程13-1】ドックコネクタの接続ケーブルを取り外す

ロジックボードを固定している写真中段のネジ(2.5mm)、写真下段左のネジ(1.3m)、写真下段右のネジ(3.6mm)をプラスドライバーで外します。

修理工具:精密プラスドライバー #000

【工程13-2】ドックコネクタの接続ケーブルを取り外す

ロジックボードを固定している写真上段のネジ(2.6mm)をプラスドライバーで外します。
上段のネジ箇所には黒いシールが貼られていますので、ピンセットでシールを剥がしてから作業を行い、ネジを外した後にアース部品をピンセットで取り外します。

修理工具:精密プラスドライバー #000 ピンセット

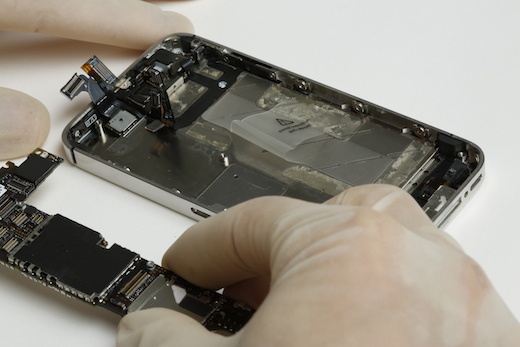

【工程13-3】ドックコネクタの接続ケーブルを取り外す

ネジとアース部品を外したら本体からロジックボードを手で慎重に取り外します。

修理工具:

【工程14】バイブレーターを取り外す

金属製のヘラをバイブレーターの下に差し入れて持ち上げるように取り外します。

修理工具:金属製ヘラ

【工程15-1】フロントパネルのネジを緩める/外す

本体フレームとフロントパネルを固定している内側のネジで、フレーム左右のネジ6本(1.5mm)は外す必要がなく、またワッシャーが付いているためにプラスドライバーで2回転ほど緩めた状態までとしておきます。

修理工具:精密プラスドライバー #000

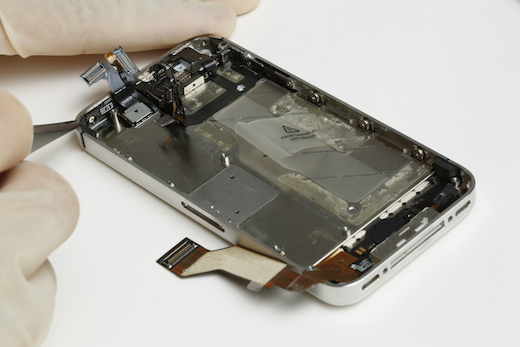

【工程15-2】フロントパネルのネジを緩める/外す

フレーム四隅のネジ4本(1.5mm)はプラスドライバーで外します。左上のネジ箇所には黒いシールが貼られていますので、ピンセットでシールを剥がしてから作業を行います。

修理工具:精密プラスドライバー #000 ピンセット

【工程16】フロントパネルを取り外す

金属製のヘラをフロントパネルと本体フレームの間に差し込んでフロントパネルを取り外します。フロントパネルは接着テープで本体フレームに貼り付けられているため、差し込む場所を変えながら少しずつ作業を行います。力を入れすぎたり、一気に取り外そうとすると、フロントパネルが割れてしまったりフレームが歪んでしまったりするため、丁寧かつ慎重な取り外し作業が大切です。

修理工具:金属製ヘラ

【工程17-1】新しいフロントパネルを取り付ける

新しいフロントパネルは裏面に赤いシールが貼られていますので剥がして利用します。

修理工具:ピンセット

【工程17-2】新しいフロントパネルを取り付ける

ホームボタン部品をピンセットで取り外し、新しいフロントパネルに移し替えます。 新しいフロントパネルを取り付けたら分解と逆の手順で、iPhone4Sをもと通りに組み直せばフロントパネル交換作業の完了です。

修理工具:ピンセット

【工程18】修理完了!

正常に電源が付いて操作できることを確認したらお客様のお手元にお返しいたします。

修理工具:
